重庆LED显示屏模组安装调试要点与常见问题处理

LED显示屏在重庆的户外广告、交通诱导和商业显示领域早已是司空见惯，但真正决定一块屏显示效果和使用寿命的，往往不是灯珠或驱动IC本身，而是那些藏在箱体内部的模组、控制卡和电源之间的协同配合。我们接到过不少客户的售后咨询，问题千奇百怪，但追根溯源，多半是安装调试阶段埋下的隐患。今天就从实战角度，聊聊LED模组安装调试中的关键环节和那些反复出现的“坑”。

一、LED模组与LED单元板的安装细节：不只是拧螺丝

很多安装师傅拿到LED模组后，习惯性地直接往框架上装，但这里有个极易被忽略的点——模组间的平整度与缝隙一致性。特别是户外屏，如果LED单元板之间的缝隙不均匀，不仅影响观感，后期热胀冷缩还会导致模组变形甚至翘角。安装时务必使用带有定位销的箱体结构，并在锁螺丝时遵循“对角紧固、分次加力”的原则，扭矩控制在0.8-1.2N·m之间，这个数据是经过大量工程验证的。另外，LED单元板的排线插接方向一定要统一，否则极易出现颜色错位或显示异常。

二、LED控制卡与LED电源的调试逻辑

控制卡是显示屏的“大脑”，而LED电源则是“心脏”。调试时，我们强烈建议先供电、后信号。具体操作顺序是：先用LED电源给模组供电，测量电压是否稳定在4.8-5.2V之间（这是大多数模组的正常工作区间），确认无过压或欠压后再连接LED控制卡。很多新手一上来就把所有线接好通电，结果控制卡烧毁却找不到原因——其实多半是电源瞬间浪涌导致。

1. 检查LED电源的接地是否可靠，避免零地电压过高干扰控制卡信号。
2. 设置控制卡的扫描配置时，务必核对模组的扫描方式和IC型号，比如常见的PWM IC和恒流IC参数完全不同。
3. 调试灰度等级时，建议从低到高逐步提升，观察有无闪烁或丢色。

三、常见问题快速排查：从花屏到黑屏

现场最常遇到的问题是局部花屏。这种情况八成是排线接触不良或控制卡输出口损坏，但也不排除LED模组本身有坏点。我们通常用“替换法”定位——拿一块好的LED单元板替换疑似故障模组，如果恢复正常，说明问题在模组；如果依旧，则要查排线和控制卡。另一种高发问题是整屏亮度不均，这往往不是模组质量问题，而是LED电源的带载能力不足，导致远端压降过大。解决办法是尽量采用分布式供电，每块电源带的模组数量不要超过额定负载的80%。

四、别忘了LED显示屏边框的散热与防护

很多工程商在安装时把注意力全放在模组和控制上，却忽视了LED显示屏边框的结构设计。重庆夏季高温高湿，如果边框没有设计合理的通风孔或防水槽，内部热量积聚会直接缩短LED模组和LED电源的寿命。建议边框内部加装温控风扇，且进风口要加装防尘棉，出风口做百叶窗式导流。另外，边框的接地电阻必须小于4Ω，这对防雷和抗静电干扰至关重要。

五、给工程商的几点实践建议

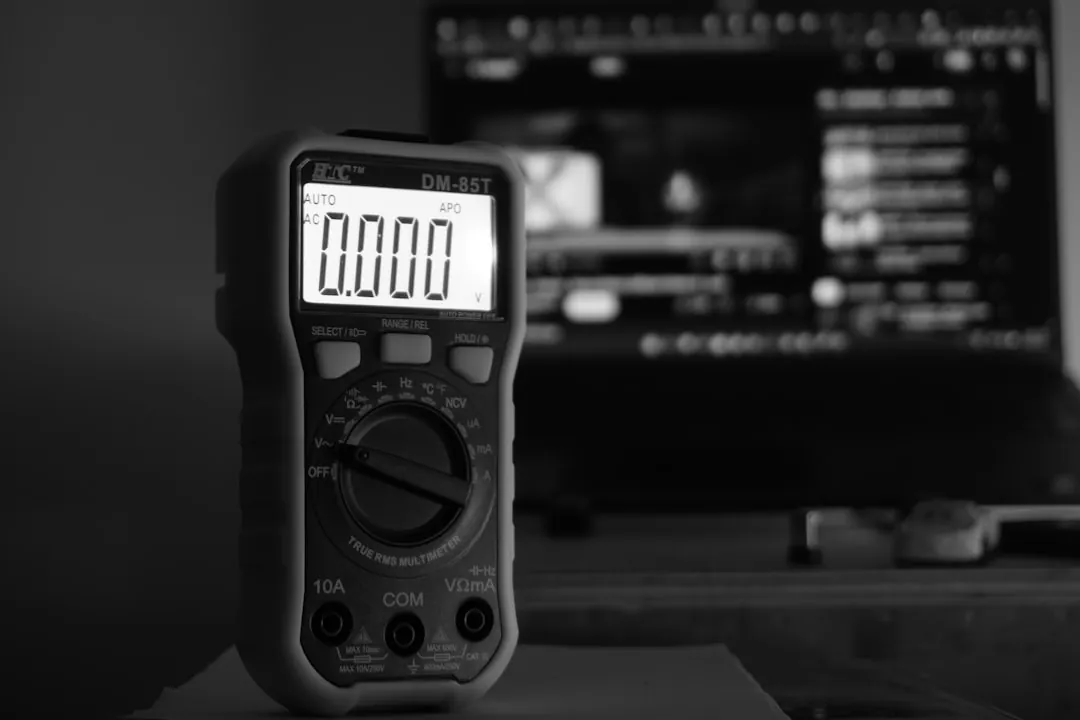

• 每次调试前，先用万用表检测所有LED电源的输出电压，并做好记录，便于后期对比。
• LED控制卡的配置文件建议备份到云端或本地U盘，避免现场电脑故障导致参数丢失。
• 如果工期紧张，至少也要对LED单元板进行24小时老化测试，我们实测发现，前24小时的故障率能占到总故障率的70%以上。
• 在重庆这种多雷暴天气的地区，务必在LED显示屏边框内加装信号防雷器，成本不高但效果显著。

从模组安装到控制卡调试，再到电源和边框的防护，每个环节都环环相扣。作为重庆本地专业服务商，我们更看重的是通过规范化的安装调试流程，把故障率降到最低。随着LED显示技术向更小间距、更高刷新率发展，对安装调试的精度要求只会越来越高。希望这些实战经验能帮大家在现场少走弯路，让每一块屏都能稳定运行在最佳状态。
